Flow Unit

シール水の制御をする為の装置です。シール水の流量や圧力を制御することで、シール水の節水、排水処理の負荷低減、シールやパッキンのトラブルを予防することができます。

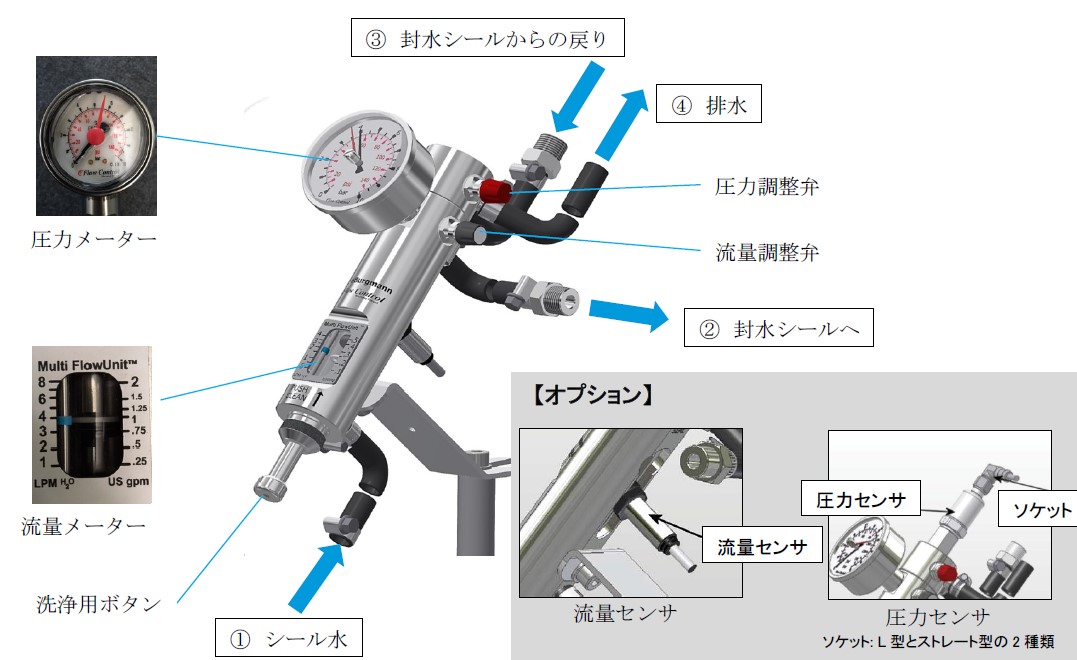

概要

シール水の流量を流量メーターで表示します。また、封水シールからの戻り(排水)より、圧力を測定します。

流量、圧力ともに、オプションのセンサでOutputすることができます。

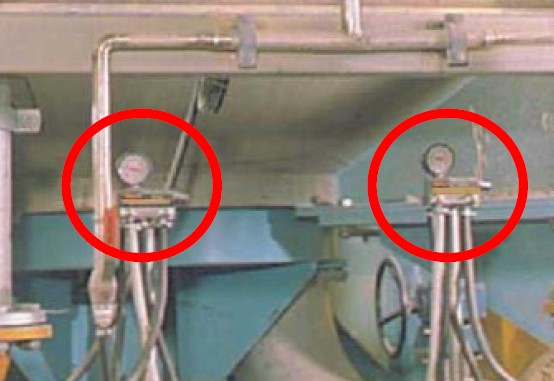

設置例

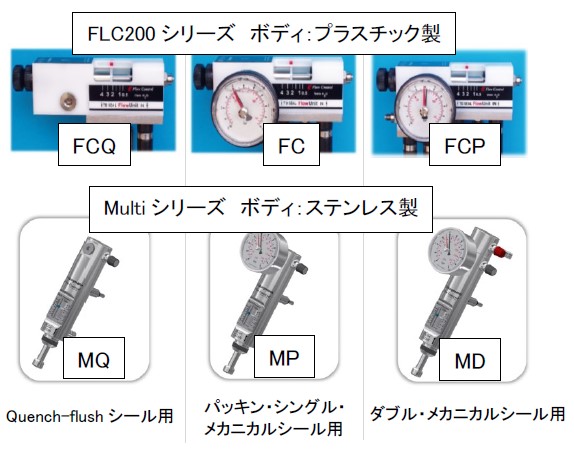

ラインナップ

FlowUnitは6パターンのラインナップがあります。

FLC200シリーズとMultiシリーズの違いはボディの材質です。

それぞれ流量、圧力、流量+圧力と測定項目によって3パターンあります。

機器のタイプを下記6パターンから選定し、測定項目の測定範囲を指定します。

※測定範囲は下記の仕様を参照してください。

仕様

測定範囲(流量) 4~15, 0.5~4, 1~8, 8~20, 10~30 LPM
測定範囲(圧力) 0~10, 0~16, 0~25 bar
付属品 シール水ホース Φ10/17mm, 6m(1.5m × 4本)、材質:ゴム(SBR, 15 bar/70℃)
  ホース用クランプ 10~16mm, EN 1.4301 / AISI 316(4W)
  L型ブラケット
