概要

液体や粉体のレベルを非接触で測定する、放射線式ガンマ線レベル計(レベルスイッチ)です。高温高圧のタンクや粉体・フレークのレベル管理

に最適です。既設タンクにも簡単に設置できます。

微弱な放射線源を使用しておりますが、2005年に創設された設計認証制度による認証を受け、ガンマ線レベル計において我が国初の「表示付認

証機器」となりました。従って、管理区域の設定や主任者の選任が必要ありません。

また、軽量・コンパクトで従来のガンマ線応用計測器のイメージを一新した製品です。





特徴

表示付認証機器なので、主任者の選任・管理区域の設定が不要（タンクの大きさには制限があります）。

完全な非接触計測ため、どんな圧力・温度のタンクでも取り付け可能であり、メンテナンスが実質不要。

紛体・フレーク状のものでも計測可能。

発泡状態でも実液面の計測が可能。

線源が比較的軽量（30kg）な為、設置にクレーンなどの重機を必要としません。

使いやすい大きなディスプレイ。（操作端末）。

高い防水性・防塵性。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　操作端末

用途

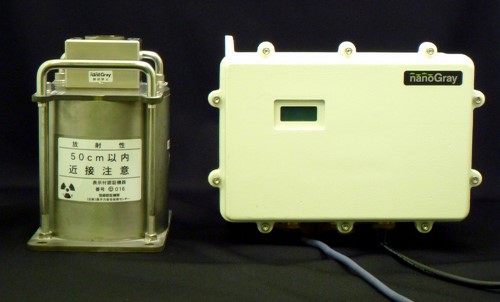

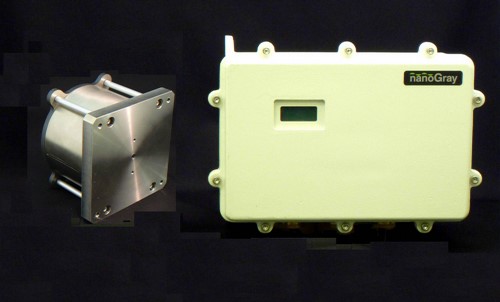

TM-1000・TH-1000

化学：オートクレーブのレベル計測・管理

化学：高圧タンクのレベル計測・管理

化学：高温液体（流体）のレベル管理

化学：高粘度液体（流体）のレベル管理

化学：粉体・フレークのレベル管理

化学：酸・アルカリなど毒劇物のレベル計測・管理

化学：スラリーのレベル計測・管理

化学：高粘度液体（流体）のレベル計測・管理

製紙：連釜のレベル計測・管理

など他の方式で測定困難なレベル計測・管理

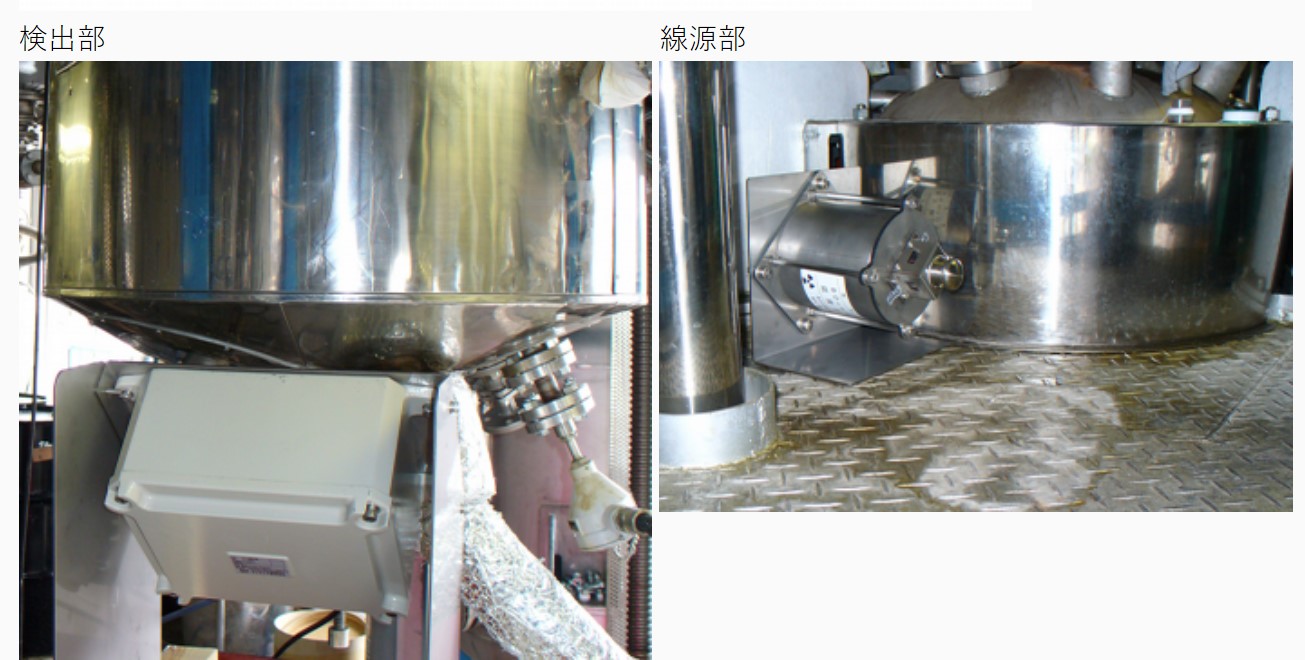

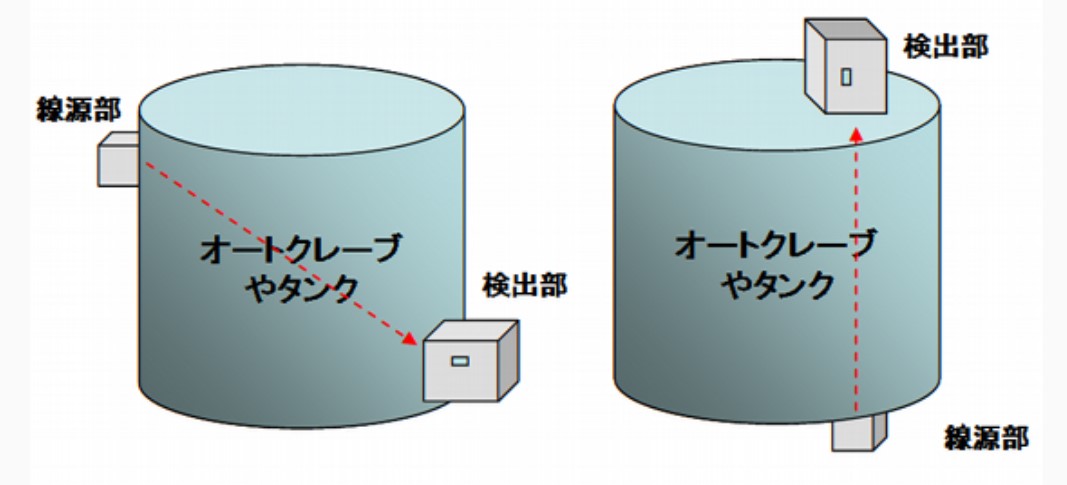

取付例

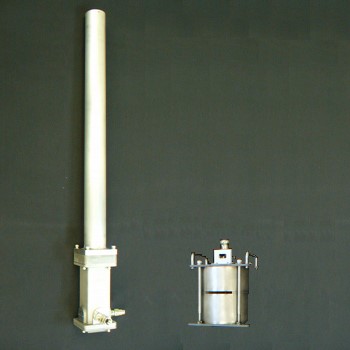

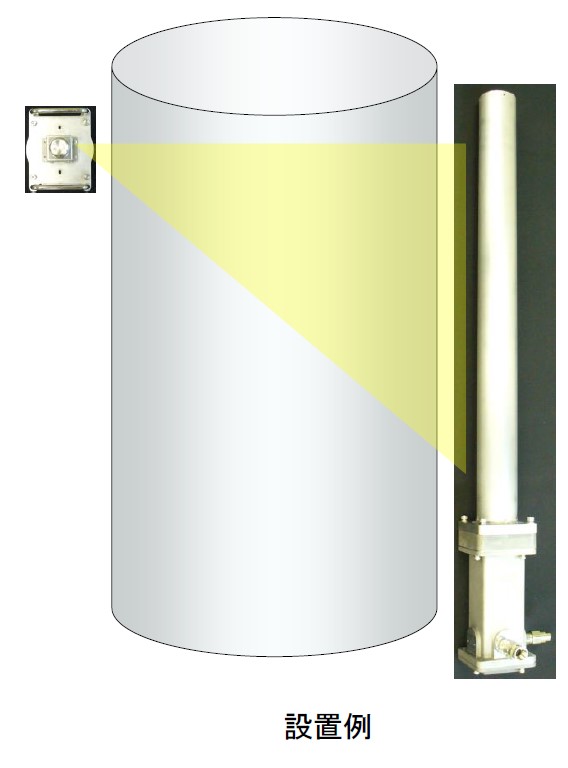

TH-3000

化学：オートクレーブのレベル計測・管理

高圧タンクのレベル計測・管理

高温液体（流体）のレベル管理

高粘度液体（流体）のレベル管理

粉体・フレークのレベル管理

酸・アルカリなど毒劇物のレベル計測・管理

スラリーのレベル計測・管理

高粘度液体（流体）のレベル計測・管理

製紙：連釜のレベル計測・管理

晒タワーのレベル計測・管理

など他の方式で測定困難なレベル計測・管理



仕様

	TM-1000シリーズ	TH-1000シリーズ	TH-3000シリーズ
測定方法	ガンマ線透過方式	ガンマ線透過方式	ガンマ線透過方式
検出方法	シンチレーション検出器方式	シンチレーション検出器方式	シンチレーション検出器方式
積算時間可変範囲	0.5~36,000 sec	0.5~36,000 sec	0.5~36,000 sec
レベル計測範囲	─	─	最大スパン2000 mm （1台あたり）
統計誤差	─	─	約1 % フルスケールに対する2σ値 積算時間120秒）
表示	LCDモノクロ表示板 表示部：103 × 79 mm	LCDモノクロ表示板 表示部：103 × 79 mm	LCDモノクロ表示板 表示部：103 × 79 mm
出力	4/20 mA（本体、操作端末）	4/20 mA（本体、操作端末）	4/20 mA（本体、操作端末
使用放射線源	密封放射線源 3.66 MBq　1個	Co-60　密封放射線 100MBq　１個 （手動式シャッター付き）	Co-60　密封放射線 100MBq　１個 （手動式シャッター付き）
構造	防塵・防水構造IP66準拠	防塵・防水構造IP66準拠	防塵・防水構造IP53準拠
重量	18 kg（操作端末1 kg）	線源部28 kg　検出部9 kg （操作端末1 kg）	線源部30 kg　検出部30 kg　 （操作端末1 kg）

各シリーズとも防爆タイプもラインナップしています。
