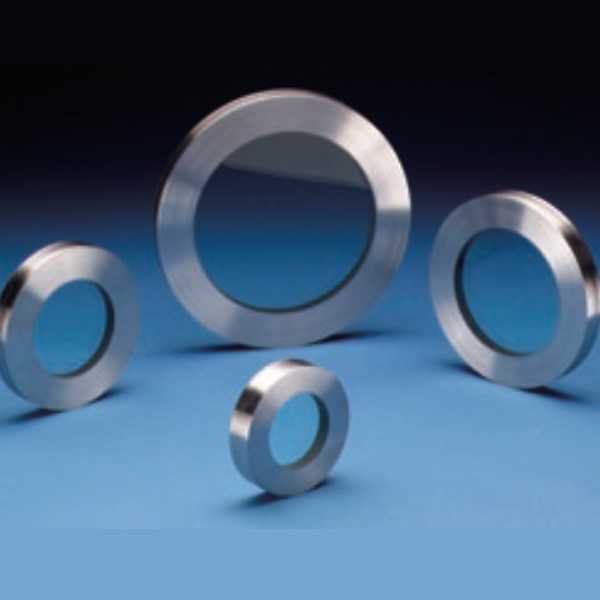

概要

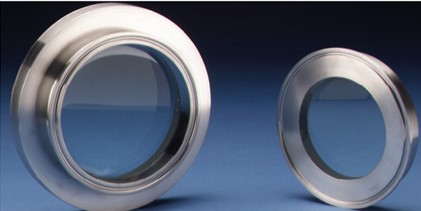

フューズビュー・サイトグラスは、ガラスと金属リングを一体化した非常に頑丈な製品です。落としても片締めしても割れません。

また、高温、低温、高圧、真空でも使用可能で、耐腐食性、耐摩耗性にも優れています。

FM（Facory Mutual System）承認されており、必要に応じてASMEコード及びTUV基準に則った材質証明の発行が可能です。

特徴

1. 特殊製法

CANTYオリジナルのガラス『Boro Plus』（特許製品）を加熱熔融し、金属リングに流し込み、徐々に冷却します。

金属リングの収縮率の方がガラスよりも大きい為、常に中心に向かってコンプレッションがかかった状態となります。

2. 強度/安全性

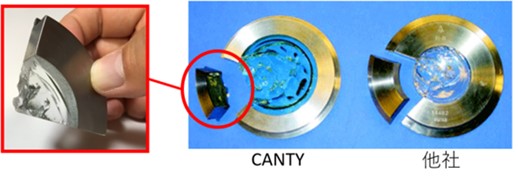

上図は金属リングをカットし、他社製品と比較したものです。他社は金属リングとガラスが離れており、破損した場合、ガラスが飛散します。

フューズビュー・サイトグラスは、一体化している為、破損してもガラスにヒビが入るだけで飛び散る事はありません。



3. 機能

他社製品は金属リングで強度を確保しますが、フューズビュー・サイトグラスは、一体化して全体で強度を確保している為、同じ外形でも、

ガラス部分の面積を大きくする事ができます。



仕様

ASME codeに準拠

金属リング材質：炭素鋼、SUS316L、ハステロイC、C276、C22から選択

最高使用圧力：10,000 PSI（約700 kg/㎠）※標準品：約40 kg/㎠

最高使用温度：1100 ℃　※標準品：350 ℃

既設品の全サイズ対応（ANCI/DIN）

耐腐食用タイプの場合：石英クウォーツガラス/サファイアを使用

ガラスライニング・タンク用（オプション）

取付タイプ：フランジ用、NPTねじ込み式、トライクランプ式

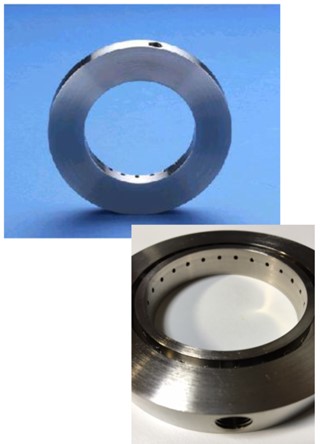

ジェットスプレーリング（オプション）

ジェット・スプレーリングはフューズビュー・サイトグラスや照明、カメラのフロントガラス等に付着した汚れを高圧の渦巻きを発生させて

洗浄します。連続洗浄も間欠洗浄も可能です。

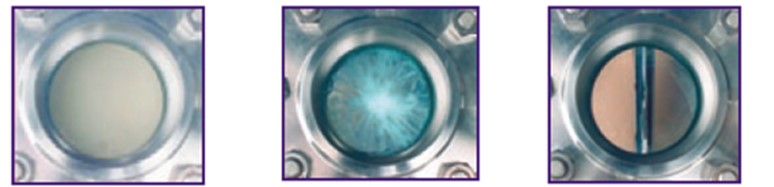

　　　　　洗浄前　　　　　　　　　　　　洗浄中　　　　　　　　　　　　洗浄後

フーズビュー・サイトグラスを水、温水、その他の液体で洗浄します。

（タンク/ベッセル内の溶液を循環させて使用する事もできます）

また、エアーや窒素ガスなどの気体を使ってパージする事によって異物の附着を防止する事ができます。

その他

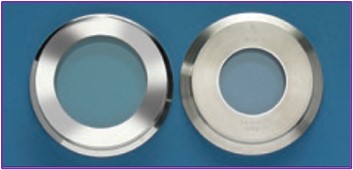

サニタリータイプ

　　　　　　　　　　　　　　　　　　　　フルビュータイプ　　フラッシュマウントタイプ

サニタリー・フューズビュー・サイトグラスは、メタルシールが特徴です。高圧下でも特別なガスケットやトルクを必要としません。

また、必要に応じてASMEコード及びTUV基準に則った材質照明の発行が可能です。

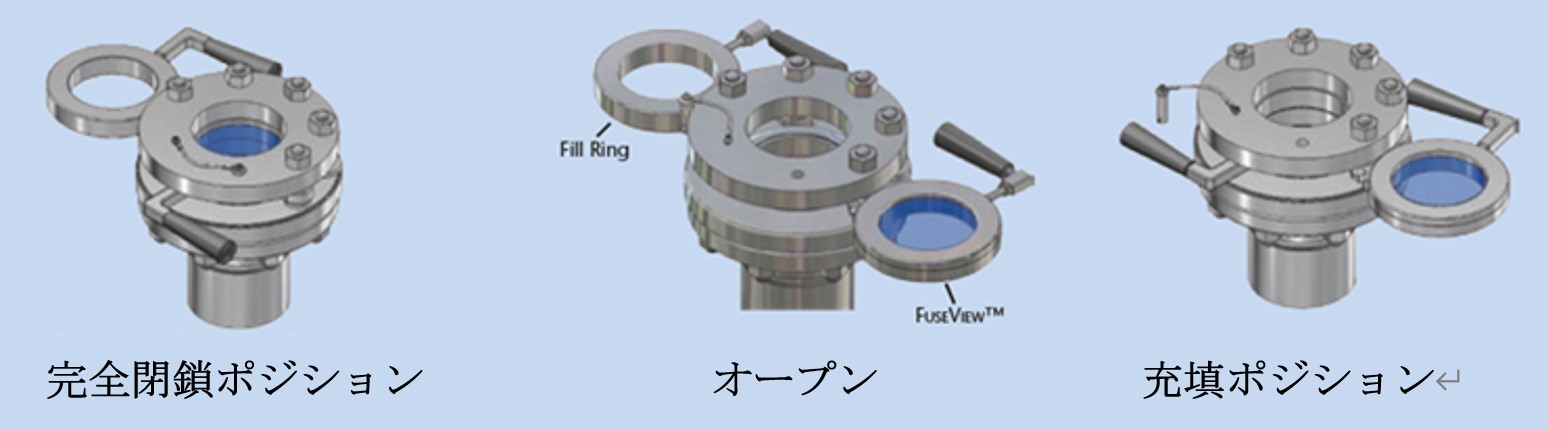

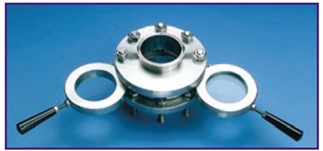

クイックポート

クイックポートは、安全にプロセスを遮断できる特許製品です。潜水用の減圧室や加圧タンク等で使用されます。

ヒンジのドア又は窓でスライドさせるように横に開き、安全にポートにアクセスできます。

また、閉じると差圧でボルト等を使用せずに密閉されます。ASMEコードのセクションⅧに合致しています。

クイックポートは、パッドとフランジ、その間にあるスペーサー及びシールリング、ドア又はサイトグラスで構成されています。

スプリングで抑えているシールリングが、ドア又はサイトグラスをフランジの間にしっかりとはめ込まれます。

これにより、加圧タンクでも真空タンクでも密封性が保たれます。

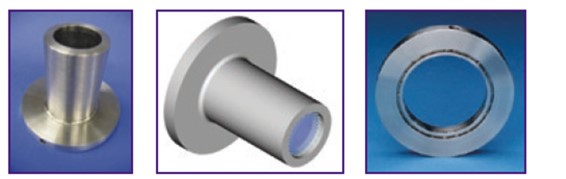

サイトフロー

　　　　　　　　　　　　　　　　　　　　　　　　サニタリー・サイトフロー

サイトフローは、プロセス中の配管に取付けて内部を覗いたり、カメラを取り付けて遠隔モニタするのぞき窓です。

窓はフューズビュー・サイトグラスを使用しています。ASMEコードに合わせて厳格に設計されており、設計圧力の150%での水圧テストを行っ

ています。

また、サニタリータイプもあります。
