高温用カメラ

概要

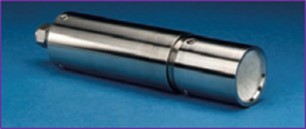

高温用カメラは、高温領域において、プロセス監視をする為に開発されました。

全てのタイプがフューズビュー・サイトグラスを使用しており、カメラの電子回路を安全に保護しています。

他社製品と異なり、冷却水は必要ありません。また、表面のレンズに汚れが付いた時などにメンテナンス用としてエアーを使用しますが、

ほとんどの場合、冷却エアーは必要としません。

CantyVisionソフトウェアと組み合せる事で、炉内のレベル計測や、焼成物の量の測定。炎の監視及び温度測定が可能となります。

　　　　　　　　　　　　　　　・炉壁厚：102mm以下の場合に使用可

　　　　　　　　　　　　　　　・周囲温度：90℃

　　　　　　　　　　　　　　　・最高炉内環境温度：1090℃

　　　　　　　　　　　　　　　・使用環境：レンズ表面温度700℃以下

・冷却用エアー不要

・石英（クォーツ）保護シールド

・周囲温度：90℃

・最高炉内環境温度：1090℃、1370℃の2タイプ

・挿入レンズ長：36インチ（約900mm）/ 24インチ（約600mm）/ 12インチ（約300mm）

EXTREME TEMP高温用カメラは、ULTRA TEMP高温用カメラにインコネル製の耐熱ジャケットを装着し、より高温環境に対応したタイプです。

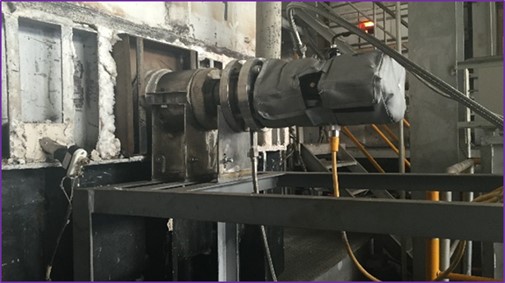

炉内をモニタする為に炉壁レンガの開口部から挿入します。

・冷却用エアー必要

・最高炉内環境温度：1650℃

・挿入レンズ長：36インチ（約900mm）/ 24インチ（約600mm）

MNI TEMP高温用カメラは、他の高温用カメラに代わる、安価でメンテナンスも用意な携帯型高温用カメラです。

コンパクト設計で、移設も用意に行えますが、冷却用のエアーが必要です。

・冷却用エアー必要

・最高炉内環境温度：1090℃

サーマルビジョンは、主に高温用カメラと組み合せて使用するCantyVisionソフトウェアの機能です。

多周波帯の波長を使って、高温域での連続温度測定が可能です。

VIS、NIR、IRのいずれかの波長で温度を測定します。繰り返し精度は±1℃です。

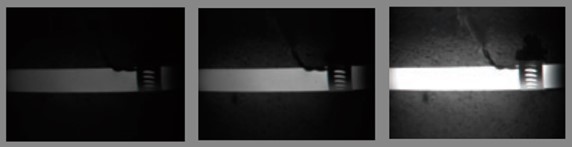

　　　　　　　　可視光VISによる焼けた金属棒の温度測定（400～1575 ℃）

・製品の温度測定は、より広い範囲の波長を使用し、放射率による温度のバラつきを低減しています。

・0.4～7μmの可視光線 VISは、放射率の調整やキャリブレーションをやり直すことなく、広範囲の温度を測定できます

　　　スペクトルによる測定温度帯（例）
