概要

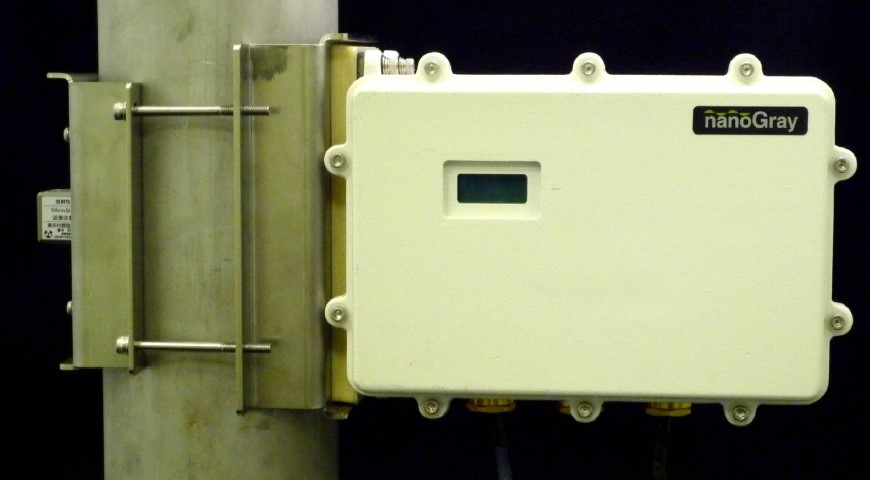

既設配管に簡単に後付けして、密度（濃度）を非接触で測定する、放射線式ガンマ線密度計です。

接液部が全くないので、長期間にわたってメンテナンスが不要で安定的な計測が可能です。

スラリーや毒劇物のインライン濃度管理に最適です。微弱な放射線源を使用しておりますが、2005年に創設された設計認証制度による認証を

受け、ガンマ線密度計において我が国初の「表示付認証機器」となりました。

従って、管理区域の設定や主任者の選任が必要ありません。また、軽量・コンパクトで従来のガンマ線応用計測器のイメージを一新した製品

です。



特徴

表示付認証機器なので、主任者の選任・管理区域の設定が不要。

完全な非接触計測ため、どんな配管でも取り付け可能であり、メンテナンスが実質不要。

高い計測精度（２σ値±０．３５％、積算時間１２０秒、配管径１００Ａ）。

軽量・コンパクトで、既設配管に簡単に設置可能。

使いやすい大きなディスプレイ。（操作端末）

５年間無償保証。

高い防水性・防塵性。

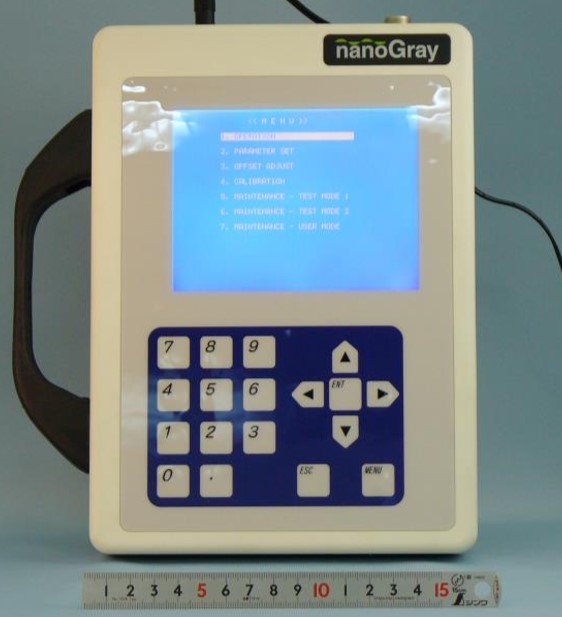

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　操作端末

用途

製紙（回収工程）：黒液・緑液・白液・炭カル（炭酸カルシウム）の濃度計測・管理

製紙（塗工工程など）：炭カル（炭酸カルシウム）・ホワイトカーボン（シリカ）・コーンスターチ・カラーの濃度計測・管理

化学：スラリーの濃度計測・管理

化学：酸・アルカリなど毒劇物の濃度計測・管理

製錬：鉱石パルプの濃度計測・管理

製錬：飛灰スラリーの濃度計測・管理

一般：汚泥の濃度計測・管理

一般：高粘度液体の濃度（密度）計測・管理

閉塞状態管理

など他の方式で測定困難な濃度計測、密度計測

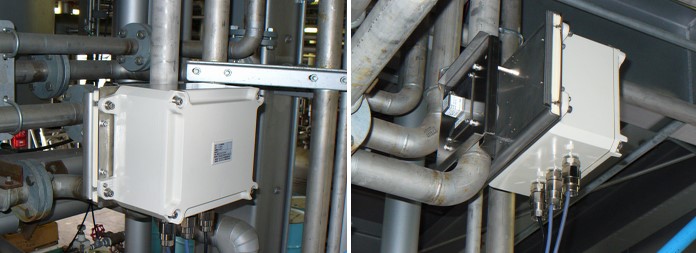

取付例



仕様

	PM-1000シリーズ	PH-1000シリーズ	PH-2000シリーズ
測定方法	ガンマ線透過方式	ガンマ線透過方式	ガンマ線透過方式
検出方法	シンチレーション検出器方式	シンチレーション検出器方式	シンチレーション検出器方式
密度測定範囲	0~3000 kg/㎥ （配管径により異なる）	0~3000 kg/㎥ （配管径により異なる）	0~3000 kg/㎥ （配管径により異なる）
積算時間可変範囲	0.5~36,000 sec	0.5~36,000 sec	0.5~36,000 sec
統計誤差	3.5~7.5 kg/㎥ （配管径により異なる）	2.0~5.0 kg/㎥ （配管径により異なる）	ー
適用配管	20~350 A	20~250 A	400~800 A
適用流体	流体を選びません	流体を選びません	流体を選びません
配管表面の最大温度	180 ℃（max）	180 ℃（max）	100℃（max）
表示	LCDモノクロ表示板 表示部：103 × 79 mm	LCDモノクロ表示板 表示部：103 × 79 mm	LCDモノクロ表示板 表示部：103 × 79 mm
出力	4/20 mA（本体、操作端末）	4/20 mA（本体、操作端末）	4/20 mA（本体、操作端末
使用放射線源	密封放射線源 3.66 MBq　1個	密封放射線源 10 MBq　1個	密封放射線源 100 MBq　1個
構造	防塵・防水構造IP66準拠	防塵・防水構造IP66準拠	防塵・防水構造IP66準拠
重量	14~24 kg（操作端末1 kg）	14~24 kg（操作端末1 kg）	線源部28 kg　検出部9 kg　 （操作端末1 kg）

（統計誤差は、積算時間120秒における２σ値です。また、配管径により異なります）

各シリーズとも防爆タイプもラインナップしています。
