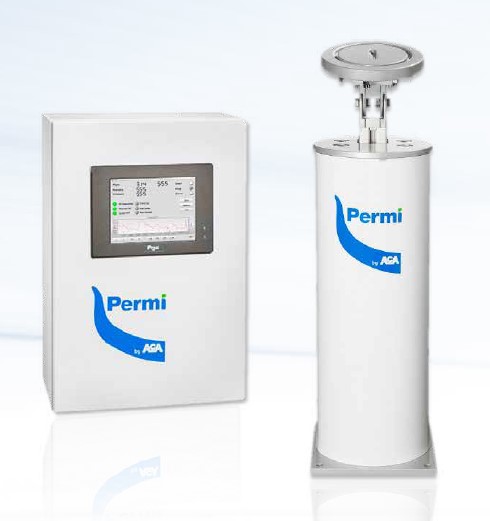

Permiオンライン透気度計

Permiはオンラインでリアルタイムに透気度測定ができる画期的なシステムです。紙、フィルム(バッテリーセパレータフィルム)、不織布など、様々なウェブに対応できます。

2002年発売開始以降、欧米を中心に世界中に実績を拡大し続けております。



概要

測定ヘッドをウェブに接触させ、2 msec間に吸引したエアー流量を演算して透気度に変換します。

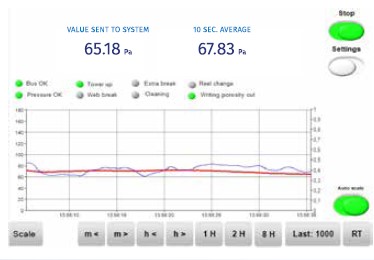

測定した透気度は任意の値で平均化処理して出力されます。

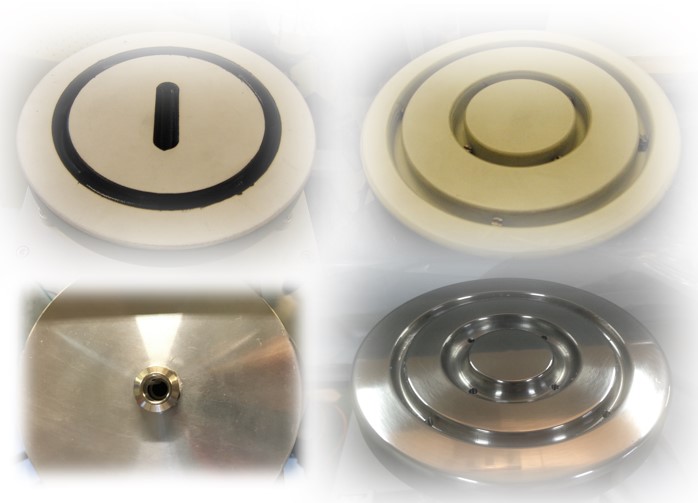

測定ヘッドは材質、形状、コーティングなど多数のラインナップがあり、ウェブに合わせて選定致します。



しきい値を設定し、アラーム出力も可能です。

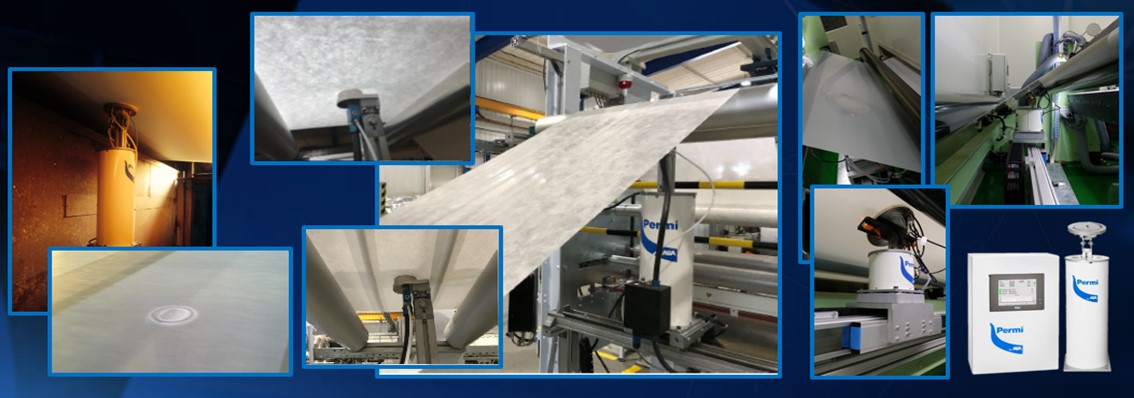

設置例

導入メリット

品質の安定だけでなく、ライン立ち上げ時間の短縮やラインスピードUP(増産)など、コスト面でも大きな効果が期待できます。

仕様

測定原理 測定ヘッドをウェブに接触させて、Permi LP(バキューム方式)によるエアー流量、もしくはPermi HP(エアーブロー方式)によるエアー抵抗値を透気度に演算します。
Permi PD(プレッシャードロップ)は、エアーブロー方式で透気度と圧力損失を同時測定します。
設置方法 定点測定タイプ

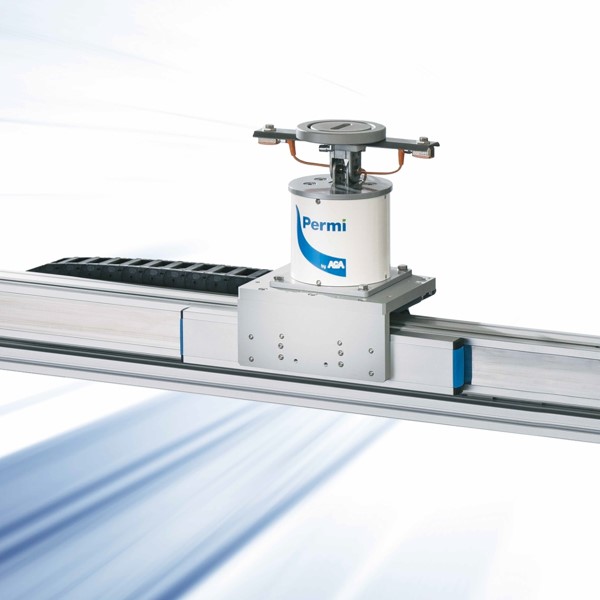

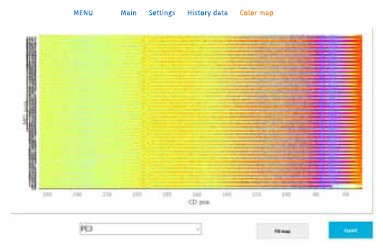

スキャンタイプ(品種によって、測定幅とスキャニング速度の変更可能)
測定時間 2 msec周期で測定
出力タイプ 4-20 mA アナログ出力(3点)
操作温度 測定ユニット:最高周囲温度 110 ℃
制御ユニット:最高周囲温度 50 ℃
寸法 測定ユニット:630×200×200 mm, 13 kg(標準タイプ)
制御ユニット:600×400×200 mm, 20 kg
測定範囲 ガーレー:0.02 - 6000 sec
ベントセン:1 - 50000 ml/min
コレスタ:1 - 40000 Cu
その他測定方式:要相談
外部接続
(ユーティリティ)
電源:100 - 240 VAC 50/60Hz or 24 VDC 2A
エアー供給:6 - 10 bar, 200 l/min(計装エアー)
